■产品特色

高功能标准型主机

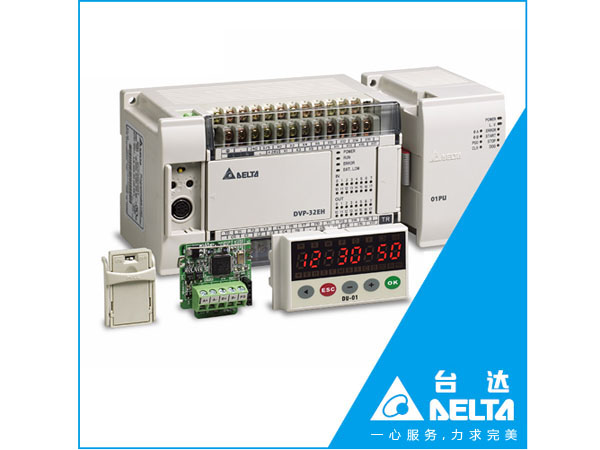

DVP-EH3
DVP-E系列最高级主机，伟因应更复杂的应用，程序及数据寄存器容量加大

          程序容量                     数据寄存器容量                       执行速度


运动控制功能
▶高速脉冲输出：4组200KHz（40点以上T机种）
▶支持4组200kHz硬件高速计数器
▶增加多种运动控制指令，以达到高速精准定位控制功能，有效应用在贴标机、包装机、印刷机等设备上
▶直线/圆弧插补运动控制功能
▶外部输入中断提升为16个中断输入

完整的程序保护功能
▶程序自动备份功能，电池没点程序也不会消失
▶第二备份功能，可存储第二份程序与数据
▶多达4重的PLC密码保护，坚定地守护使用者的知识产权
   ■规格参数

电源供应	输出方式	输入	输出	型号
100-240VAC	继电器	8	8	DVP16EH00R3
100-240VAC	晶体管	8	8	DVP20EH00R3
100-240VAC	继电器	12	8	DVP20EH00R3
100-240VAC	晶体管	12	8	DVP20EH00T3
100-240VAC	晶体管	16	16	DVP32EH00T3
100-240VAC	继电器	16	16	DVP32EH00R3
100-240VAC	差动	16	16	DVP32EH00M3
100-240VAC	继电器	16	16	DVP32EH00R3-L
100-240VAC	晶体管	16	16	DVP32EH00T3-L
100-240VAC	晶体管	24	16	DVP40EH00T3
100-240VAC	继电器	24	16	DVP40EH00R3
100-240VAC	继电器	24	24	DVP48EH00R3
100-240VAC	晶体管	24	24	DVP48EH00T3
100-240VAC	继电器	32	32	DVP64EH00R3
100-240VAC	继电器	32	32	DVP64EH00T3
100-240VAC	晶体管	40	40	DVP80EH00R3
100-240VAC	晶体管	40	40	DVP80EH00T3

■使用范围

开关量逻辑控制
利用PLC最基本的逻辑运算，定时，计算等功能实现逻辑控制，可以取代传统的继电器控制，用于单机控制，多机群控制，生产自动线控制例如：机床 注塑机 印刷机械 装配生产线 电镀流水线及电梯的控制等。这是PLC最基本的应用，也是PLC最广泛的应用领域。

运动控制
大多数PLC都有拖动步进电机或伺服电机的单轴或多轴位置控制模块。这一功能广泛用于各种机械设备如对于各种机床，装配机械，机器人等进行运动控制。

过程控制
PLC也都模拟量输入输出。所以PLC可以实现模拟量控制，而且具有PID控制功能的PLC可构成闭环控制。这一功能已广泛用于锅炉 反应堆 水处理 酿酒以及闭环位置控制等方面。

数据处理
现代的PLC都具有数学运算 数据传送 转换 排序和查表等功能，可进行数据采集，分析和处理同时和通过通信接口将这些数据传送给其它智能装置。如计算机数值控制（CN）设备 进行处理。

通信联网
PLC的通信包括PLC与PLC PLC与上位计算机，PLC与其它智能设备之间的通信。
PLC系统与通用计算机可以直接或通过通信处理单元，通信转换单元相连构成网络 以实现信息的交换并可构成“集中管理 分散控制” 的多级分布式控制 满足工厂自动化（FA）系统发展的需要


■型号说明




■EH系列数字/模拟模块

                   数字模块

输出方式	输入	输出	型号
继电器	4	4	DVP08HP11R
晶体管	4	4	DVP08HP11T
继电器	…	8	DVP08HN11R
晶体管	8	8	DVP08HN11T
…	8	…	DVP08HM11N
继电器	8	8	DVP16HP11R
晶体管	16	8	DVP16HP11T
…	32	…	DVP16HP11N
…	…	…	DVP32HM11N
继电器	…	32	DVP32HN00R
晶体管	…	32	DVP32HN00T
继电器	16	16	DVP32HP11R
晶体管	16	16	DVP32HP11T
继电器	24	24	DVP48HP00R
晶体管	24	24	DVP48HP00T


                          模拟模块

■4点模拟电压（-10V～+10V）/电流（-20mA～+20mA）+1 ■输入分辨率14位 ■内置RS-485界面	DVP04AD-H2
■4点模拟电压（0V～+10V）/电流（0mA～+20mA）输出+1 ■分辨率12位 ■内置RS-485界面	DVP04DA-H2
■4点模拟电压（-10V～+10V）/电流（-20mA～+20mA）输入 ■2点模拟电压（0V～+10V）/电流（0mA～+20mA）输出 ■分辨率12位 ■内置RS-485界面	DVP06XA-H2
■4点白金热电阻（Pt100）温度感测器输入+1 ■分辨率0.1℃ ■内置RS-485界面	DVP04PT-H2
■4点热电耦（J、K、R、T Type）温度感测器输入+1 ■分辨率0.1℃ ■内置RS-485界面	DVP04TC-H2
■8点热电耦（J、K、R、T Type）温度感测器输入+1 ■分辨率0.1℃ ■内置RS-485界面	DVP08TC-H2
■4通道差动式模拟电压（-10V～+10V）/电流（-20mA～+20mA）输入 ■分辨率16位 ■内置RS-485界面	DVP04AD-H3
■4通道模拟电压（-10V～+10V）/电流（0～+20mA）输出 ■分辨率16位 ■内置RS-485界面	DVP04DA-H3
■4通道差动式模拟电压（-10V～+10V）/电流（-20mA～+20mA）输入 ■2道模拟电压（-10V～+10V）/电流（0～+20mA）输出 ■分辨率16位 ■内置RS-485界面	DVP06XA-H3

            系列特殊模块/功能卡

品名	说明
定位模块	单轴200KHZ伺服定位控制扩展模块
高速计时器模块	1CH 高速计数器扩展模块
通讯模块	PROFIBUS  DP从站通讯模块 CANOPEN  从站通讯模块 DeviceNet 从站通讯模块
功能卡	RS-232 通讯口转接功能卡（EH2：COM2；EH3：COM3） RS-4222 通讯口转接功能卡（EH2：COM2；EH3：COM3） RS-232 通讯口（COM3）扩展功能卡 RS-485 通讯口（COM3）扩展功能卡 RS-485 通讯口（COM3）扩展功能卡（EH3专用） 2点模拟电压（0V～+10V)/电流（0mA～+20mA)输入   分辨率12位 2点模拟电压（0V～+10V)/电流（0mA～+20mA)输出 分辨率12位 Etherne通讯卡
数字设定器	数字显示器（可显示寄存器、万年历等资料）

■外观尺寸

机种信号（mm）	H	H1	W	W1	W2
DVP16EH00R3/T3	90	80	113	103	82
DVP20EH00R3/T3	90	80	113	103	82
DVP32EH00M3	90	80	143.5	133.5	82
DVP32EH00M3/T3	90	80	143.5	133.5	82
DVP32EH00R3-L	90	80	143.5	133.5	82
DVP32EH00T3-L	90	80	143.5	133.5	82
DVP40EH00R3/T3	90	80	158.8	153.8	82
DVP48EH00R3/T3	90	80	174	164	82
DVP64EH00R3/T3	90	80	212	202	82
DVP80EH00R3/T3	90	80	276	266	82
